Vérification des points d’ancrage antichute :
la platine, la fixation, le support, la preuve.
Un point d’ancrage ne se vérifie pas d’un coup d’œil depuis la trappe : il se contrôle au contact, platine par platine, fixation par fixation, avec le support qui le porte et le dossier qui l’accompagne. Cordistes BTP vérifie les ancrages fixes des toitures et des façades d’immeubles, de bureaux et de sites industriels, décide point par point, étiquette, et remet un rapport que le gestionnaire peut opposer à ses intervenants, à Paris et en Île-de-France.
- Contrôle au contact de chaque platine
- Fixations, support, étanchéité, marquage
- Essai statique quand la notice ou le plan le prévoit
- Décision écrite point par point
Votre situation
Des ancrages sur le toit,
et personne ne sait ce qu’ils valent
La plupart des immeubles de bureaux et beaucoup de copropriétés ont des points d’ancrage : posés lors d’un ravalement, d’une réfection d’étanchéité ou à la construction, puis oubliés. Les platines sont là, parfois rouillées, parfois à moitié dans un relevé d’étanchéité, sans étiquette, sans plan, sans registre. Le jour où un nettoyeur de vitres ou un couvreur demande sur quoi s’attacher, le gestionnaire n’a rien à montrer.
La vérification des points d’ancrage répond à cette question avec des preuves : quel dispositif, sur quel support, dans quel état, utilisable par combien de personnes, vérifié quand et par qui. Elle se distingue de la vérification d’une ligne de vie : ici il n’y a pas de câble ni d’absorbeur à mesurer, mais une fixation dans un support, et c’est le support autant que la pièce métallique qui décide.
Nos cordistes vérifient tous les points fixes, quel que soit le poseur : ancres structurelles scellées dans le béton, platines boulonnées sur une charpente, potelets sur un bac acier, anneaux sur un mur de cour, ancres à corps mort posées sur une terrasse. Pour les ancrages posés en tête de façade pour l’entretien, le choix et l’implantation sont décrits sur la page points d’ancrage pour l’entretien de façade.
Les ancrages du dernier ravalement
L’entreprise a laissé des platines sur l’acrotère et aucun document. Nous les inventorions, nous les contrôlons et nous créons le registre que le conseil syndical pourra présenter.
Des points utilisés chaque trimestre
Le nettoyeur de vitres s’y attache depuis des années sans étiquette à jour. Nous vérifions avant son prochain passage et nous lui remettons de quoi s’attacher en règle.
Des points sur charpente et bac acier
Potelets, platines sur pannes, anneaux près des équipements techniques : contrôle des fixations et du support, suivi des échéances site par site.
Ce que nous contrôlons
Point par point : ce que nous regardons,
ce que nous décidons, à Paris et en Île-de-France
Un point d’ancrage se compose d’une pièce métallique, d’une fixation et d’un support. Les trois se vérifient, et le dossier qui les accompagne aussi.
| Élément | Ce que nous contrôlons | Défaut fréquent | Décision |
|---|---|---|---|
| Anneau, œillet, platine | Déformation, fissure, usure de l’anneau, marquage lisible, type et charge indiqués par le fabricant | Anneau ovalisé par un usage détourné (levage, haubanage), marquage disparu | Pièce déformée ou sans identification possible : hors service, remplacement |
| Fixations | Serrage à la clé quand la notice le prévoit, jeu, absence de boulon, corrosion des filetages, état des rondelles et des écrous | Écrou desserré, boulon remplacé par un modèle inconnu, rouille entre platine et support | Resserrage ou remplacement des fixations d’origine, sinon hors service |
| Scellement dans le béton | Tenue de la cheville ou du scellement chimique, fissuration du béton autour, éclats, aciers apparents | Scellement dans un béton fissuré ou dans un acrotère qui s’écaille | Essai statique selon la notice ou le plan, sinon condamnation et relocalisation |
| Support bois ou acier | Pannes ou chevrons sains, section suffisante, pas de pourriture ni de corrosion de la structure, platine qui porte sur un élément porteur | Platine vissée dans un liteau ou une volige, potelet sur une panne corrodée | Remise sur un support porteur, justifiée avant la pose |
| Étanchéité et couverture | Relevé ou abergement autour de la platine, infiltration au pied du point, zinc ou membrane découpés sans reprise | Platine traversant la membrane sans relevé, eau sous la platine | Point utilisable mais reprise d’étanchéité à programmer, ou hors service si le support est atteint |
| Ancres à corps mort | Masse et position conformes à la notice, tapis et plaques en état, dérive sur la terrasse, pente du support | Corps mort déplacé, plaque fendue, posé sur une pente que la notice exclut | Remise en position et remplacement des éléments, ou retrait |
| Dossier | Étiquette datée, plan d’implantation, notice du fabricant, registre, nombre d’utilisateurs, historique des chutes | Aucun document ; ou étiquette périmée depuis des années | Inventaire reconstitué sur place, registre créé, étiquettes posées |
Un point qui a arrêté une chute, subi une surcharge ou montre une dégradation est vérifié sans attendre l’échéance, et mis hors service jusqu’à cette vérification. Dans le doute, nous condamnons : un ancrage barré vaut mieux qu’un ancrage incertain.
Le déroulement
De l’inventaire
à l’étiquette datée
- Avant la visite
Inventaire et plan
Vous nous envoyez ce que vous avez : notice, plan, registre, ou rien. Sans dossier, nous repérons chaque point sur un plan de toiture ou de façade le jour de la visite, avec une photo et un numéro.
- Sur site
Contrôle au contact
Deux cordistes, attachés sur un ancrage indépendant de celui qu’ils contrôlent, examinent chaque point : anneau, fixations, support, étanchéité, puis notent l’état sur la fiche du point.
- Quand c’est prévu
Essai statique
Pour les ancres structurelles, la notice du fabricant ou le plan pluriannuel prévoit un essai statique point par point : nous le réalisons avec un appareil étalonné et nous remettons le procès-verbal.
- Le jour même
Décision et étiquette
Chaque point reçoit une décision écrite : utilisable, utilisable avec réserve datée, hors service. Les points hors service sont barrés physiquement, les autres étiquetés avec la date et le nombre d’utilisateurs.
Pourquoi l’essai ne se fait pas partout, tous les ans
Tirer sur un ancrage n’est pas anodin : un essai statique sollicite le support, et une platine sur une charpente ancienne ou dans un béton fissuré ne gagne rien à être tirée chaque année sans raison. L’INRS décrit, pour les ancres structurelles, une vérification visuelle annuelle et des essais statiques selon un plan pluriannuel qui permet de couvrir toute l’installation à terme, en plus des essais rendus nécessaires par une chute, une surcharge ou une dégradation. Nous appliquons la notice du fabricant quand elle existe, et nous proposons un plan d’essais quand elle n’existe plus.
Ce qui ne se discute pas : la résistance du support doit être appréciée par une personne compétente avant qu’un point serve. Quand un support nous paraît douteux et qu’aucune note de calcul n’existe, nous le disons dans le rapport et nous ouvrons l’accès à l’ingénieur ou au bureau d’études plutôt que d’inventer une conformité.
Ce qui met un point hors service le jour même
- Un anneau déformé ou un marquage illisible qui empêche d’identifier le dispositif
- Une fixation manquante, remplacée par un modèle inconnu, ou un scellement qui bouge
- Un support atteint : béton fissuré autour de la cheville, bois pourri, panne corrodée
- Un point qui a arrêté une chute sans vérification depuis
- Aucun document et aucun moyen d’établir le type et l’usage prévu
Le cadre
Ce que disent les textes,
et ce qu’ils ne disent pas
Deux familles, deux logiques. Les équipements de protection individuelle contre les chutes (harnais, longes, antichute mobiles) relèvent d’une vérification générale périodique dans les douze mois (Code du travail, articles R4323-99 et R4323-100, arrêté du 19 mars 1993), consignée au registre de sécurité. Les dispositifs d’ancrage fixés au bâtiment ne sont pas visés par cette liste : leur périodicité est fixée par l’employeur qui les fait utiliser, d’après la notice du fabricant et l’évaluation des risques, et l’INRS rappelle qu’elle ne devrait jamais être inférieure à une fois par an, avec un examen visuel par l’utilisateur avant chaque usage.
- Propriétaire ou gestionnaire : vous remettez aux intervenants la notice, le plan et le registre, et un point vérifié ; sans cela ils sont fondés à ne pas s’attacher (article R4323-61 pour la notice sur les points d’ancrage).
- Employeur des intervenants : vous décidez de la périodicité de vérification des ancrages que vos salariés utilisent, vous vous assurez de leur état avant usage et vous conservez les comptes rendus.
- Nous : vérification annuelle par des cordistes formés selon l’INRS (ED 828, dispositifs d’ancrage pour EPI contre les chutes de hauteur) et la notice du fabricant, essais statiques selon le plan, rapport et registre remis, points douteux condamnés le jour même.
Information générale, à vérifier avec votre préventeur ou votre conseil : la périodicité et la nature des contrôles dépendent du dispositif, de sa notice et de l’usage qui en est fait.
Sur le terrain
L’anneau, la fixation,
et celui qui s’y attache

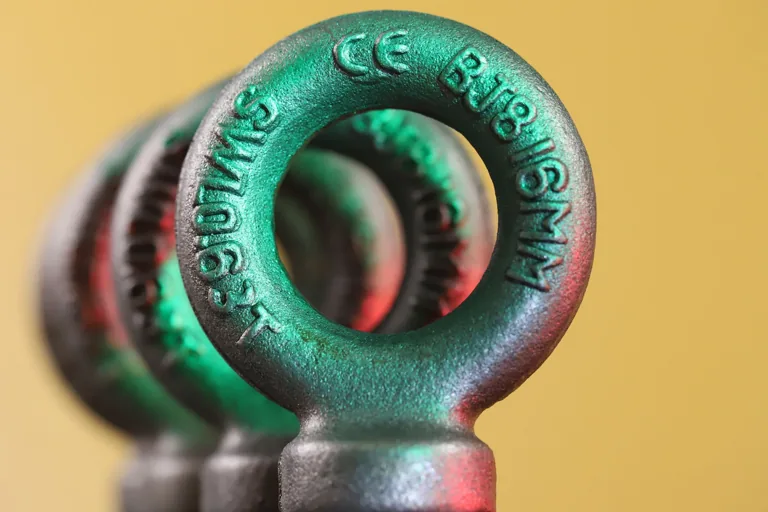

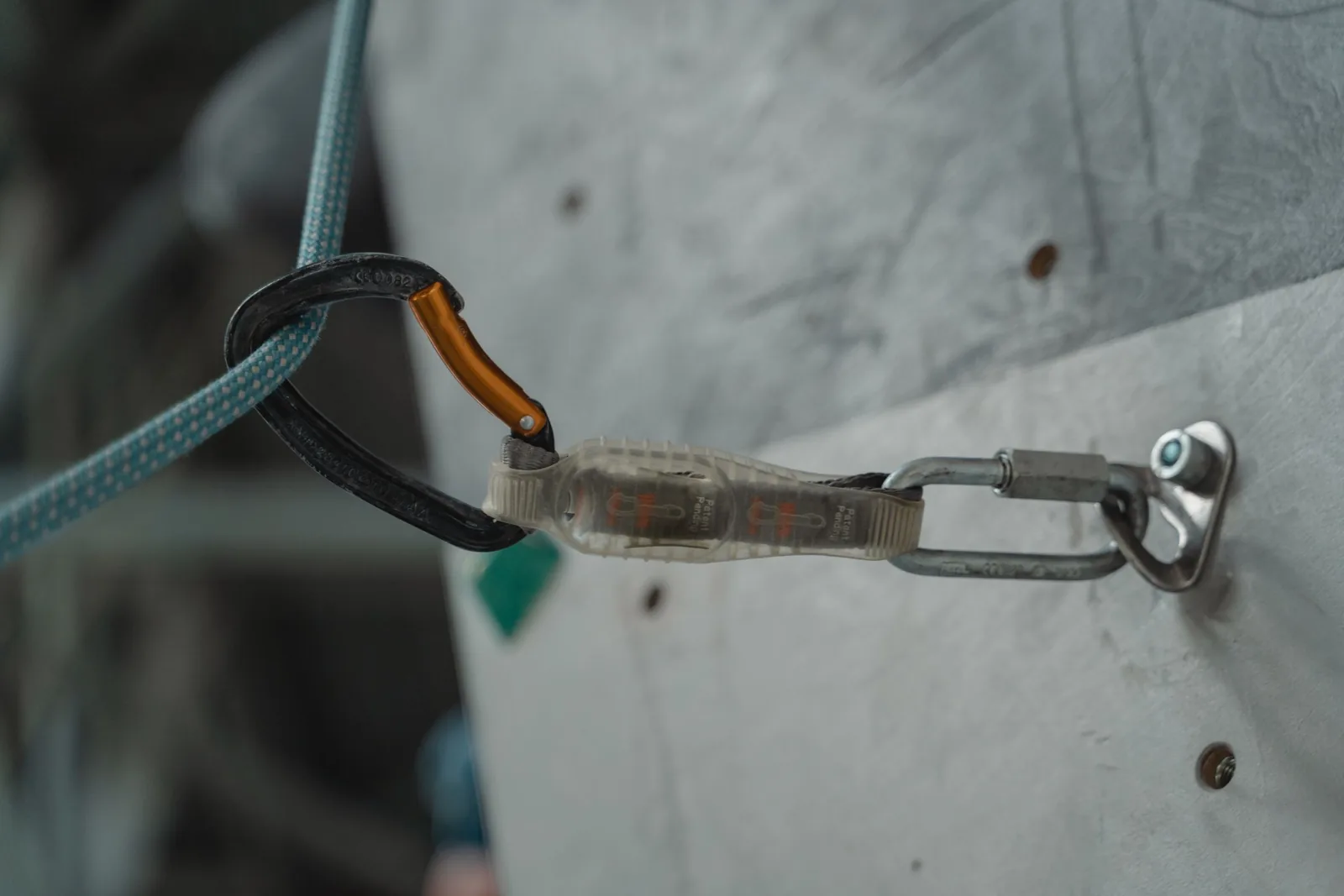

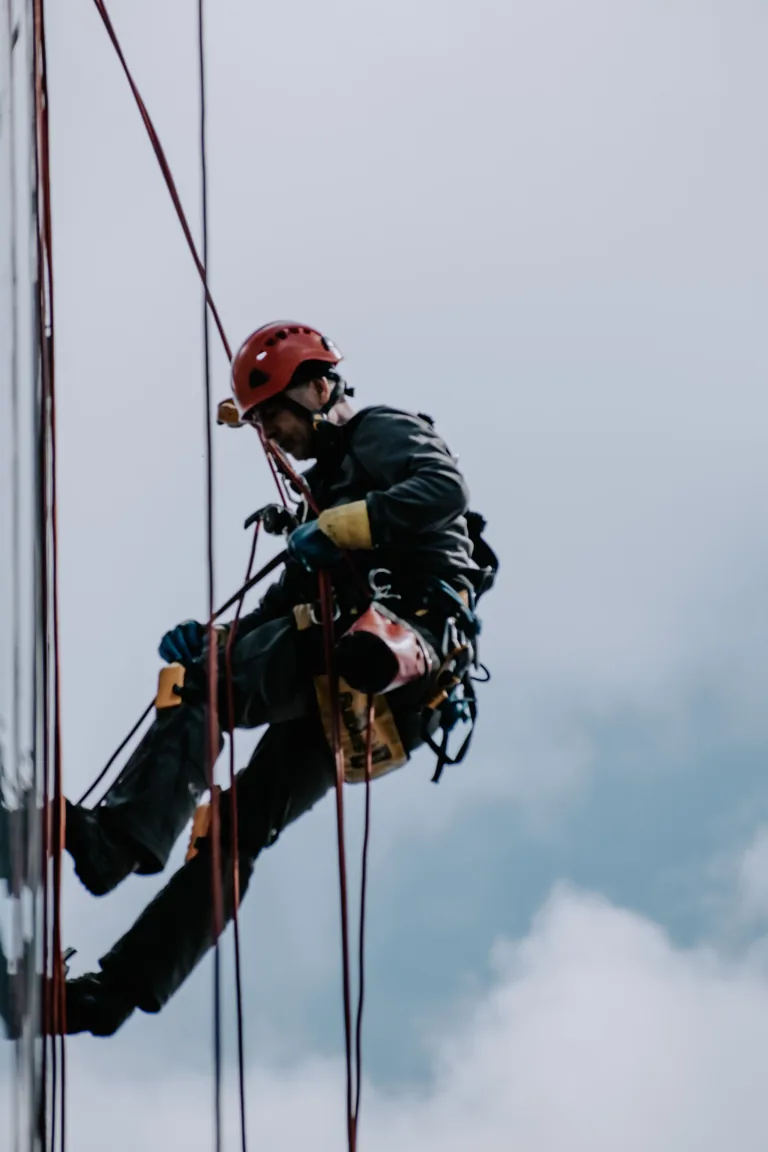

Un anneau porte un marquage et une charge, une fixation porte dans un support, et un cordiste s’y suspend sur deux cordes ancrées séparément : la vérification tient ces trois choses ensemble.
Vos questions
Points d’ancrage antichute :
ce qu’on nous demande
Comment vérifier un point d’ancrage antichute ?
En trois couches : la pièce (anneau ou œillet sans déformation ni fissure, marquage lisible), la fixation (boulons présents et serrés selon la notice, scellement qui ne bouge pas, pas de corrosion entre platine et support) et le support (béton sans fissure autour de la cheville, bois sain, panne ou profilé non corrodés, platine sur un élément porteur). On ajoute l’étanchéité autour de la platine et le dossier : étiquette, plan, notice, registre. L’essai statique vient quand la notice ou le plan pluriannuel le prévoit, ou après une chute ; il ne remplace pas l’examen au contact.
Faut-il tester chaque point en traction tous les ans ?
Non, pas par principe. L’INRS décrit pour les ancres structurelles une vérification visuelle annuelle, et des essais statiques répartis selon un plan pluriannuel qui couvre l’installation à terme, plus un essai chaque fois qu’une chute, une surcharge ou une dégradation l’impose. La notice du fabricant prime quand elle existe. Tirer chaque année sur un support ancien sans raison n’améliore pas la sécurité, et peut l’abîmer.
Qui peut vérifier des points d’ancrage ?
Une personne compétente pour ce type de dispositif, formée à la vérification, qui connaît la notice du fabricant et sait apprécier la résistance du support ; les comptes rendus sont consignés au registre de sécurité. Nos cordistes vérifient les ancrages sur lesquels ils travaillent eux-mêmes ; quand la résistance d’un support demande un calcul, nous le disons et nous ouvrons l’accès à l’ingénieur plutôt que de signer à sa place.
Les ancrages n’ont ni notice, ni plan, ni étiquette : que faire ?
C’est le cas le plus fréquent et ce n’est pas bloquant. Nous inventorions chaque point sur un plan, nous identifions le dispositif quand le marquage le permet, nous contrôlons pièce, fixation et support, et nous créons le registre. Un point qu’il est impossible d’identifier, ou dont le support ne peut pas être apprécié, est condamné et remplacé : c’est moins cher qu’un doute qui dure.
Un point d’ancrage rouillé peut-il être conservé ?
Tout dépend d’où est la rouille. Une oxydation de surface sur un anneau galvanisé se note et se surveille ; une corrosion entre la platine et le support, dans les filetages ou dans l’acier de la structure, met le point hors service, parce qu’on ne voit pas ce qu’il reste de matière. Nous photographions, nous décidons par écrit et nous proposons le remplacement sur le même emplacement ou à côté.
Un intervenant a fait une chute retenue par un ancrage : peut-on le réutiliser ?
Pas avant vérification. Un point qui a arrêté une chute a subi un effort que personne n’a mesuré : il est condamné jusqu’à un contrôle complet de la pièce, de la fixation et du support, avec essai statique selon la notice, puis remplacé si le moindre signe apparaît. Dites-le nous dès l’événement, même si le point paraît intact, et notez-le au registre.
